Машина для производства гофрированных труб
Машина для производства гофрированных труб на заказ
Станки для производства гофрированных труб используются для производства гофрированных труб из PE, PP, EVA, ПВХ и PA с точностью от 9 мм до 1200 мм и используются в самых разных отраслях промышленности благодаря своей высокой прочности и гибкости. Поэтому правильный выбор линии по производству гофрированных труб чрезвычайно важен для развития вашего бизнеса.
Типы машин для производства гофрированных труб
У нас есть два типа линий по производству гофрированных труб (одностенные и двустенные), которые подбираются в зависимости от конкретного применения гофрированных труб, в основном для одностенных гофрированных труб (SWC-трубы) с гладкой внутренней поверхностью и двустенных гофрированных труб (DWC-трубы) с гладкой внутренней поверхностью с обеих сторон. Двустенная гофрированная труба (DWC трубы) разработан специально для гофрированных труб, гладких с обеих сторон. Это зависит от конкретного применения гофрированной трубы.
A .Одностенная машина для производства гофрированных труб
Станок для производства одностенных гофрированных труб в основном используется для производства гофрированных труб с внутренним и внешним гофром. Структура станка закрытая, имеет специальную конструкцию винтов и пресс-форм внутри, сэндвич-конструкцию для формовочного туннеля и охлаждение холодной водой в процессе производства. Линия по производству одностенных гофрированных труб характеризуется низким уровнем износа, простотой формовки материала, высокой скоростью производственной линии, стабильностью работы, простым управлением и удобством эксплуатации. Производимые гофрированные трубы устойчивы к высоким температурам, коррозии, истиранию и обладают высокой прочностью. В результате эти трубы широко используются в области электрических труб, автомобильных труб, бытовой техники, городского водоотвода, сельскохозяйственного орошения и так далее. Она имеет большой рыночный потенциал.
Модель |
Диаметр трубы |
Модель экструдера |
Мощность двигателя |
Скорость производства |
Пары плесени |
Вакуумный насос (опция) |
|---|---|---|---|---|---|---|
SJ-14 |
5-14 мм |
SJ-45 |
11 КВТ |
6-8 м/мин |
42 |
1,5 КВТ |
SJ-32 |
10-32 мм |
SJ-50 |
15 КВТ |
5-12 м/мин |
50 |
1,5 кВт |
SJ-50 |
16-50 мм |
SJ-65 |
30 КВТ |
3-10 м/мин |
50 |
2,2 КВТ |
SJ-63 |
16-63 мм |
SJ-65 |
30 КВТ |
3-10 м/мин |
50 |
2,2 КВТ |
SJ-110 |
32-110 мм |
SJ-75 |
37 КВТ |
3-6 м/мин |
72 |
5,5 КВТ |

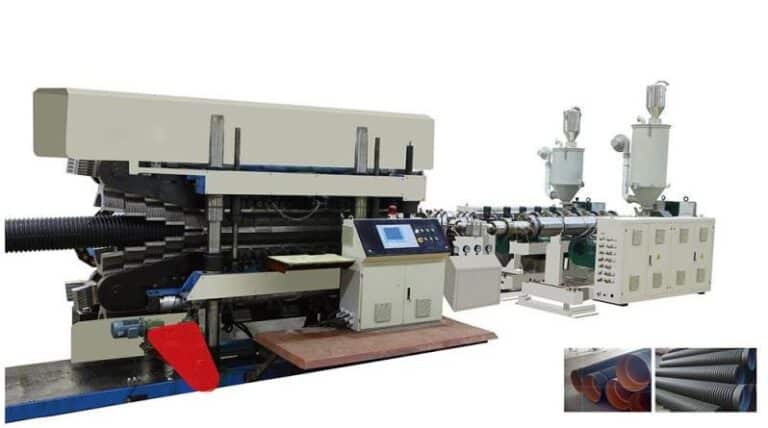

B .Машина для производства двустенных гофрированных труб
Машина для производства двустенных гофрированных труб в основном используется для производства двустенных гофрированных труб, из-за коррозионной стойкости, износостойкости, высокой прочности, гибкости и других характеристик, в настоящее время широко используется в шоссе, склонах, полях для гольфа и других тяжелых ситуациях нагрузки, таких как дренаж, проницаемость; муниципальная канализация; связь, оболочка кабеля электропитания. Линия по производству двустенных гофрированных труб использует двухслойную спиральную экструзионную головку, формовочная машина использует вакуумную среду, качество изготовления труб выше, и оснащена системой охлаждения алюминиевой формы + системой охлаждения водяного конденсата, что значительно повышает эффективность охлаждения. И в сочетании с нашей собственной разработки гофрированной трубы экструзионный штамп. Линия по производству гофрированных труб характеризуется высокой производительностью и низким энергопотреблением. Она может быть использована для широкого диапазона диаметров, таких как большой диаметр, а также малый диаметр.
Модель |
Диаметр трубы |
Скорость производства |
Модель экструдера |
Мощность двигателя |
|---|---|---|---|---|
SBWG-250 |
75-250 мм |
1,5-4 м/мин |
75/33&65/33 |
55 кВт и 45 кВт |
SJSBWG-50 |
32-50 мм |
4-5 м/мин |
65/30 &50/30 |
30 кВт и 15 кВт |
SJSBWG-110 |
50-110 мм |
3-4рм/мин |
65/33&65/30 |
37 кВт и 30 кВт |
SJSBWG-160 |
75-160 мм |
2-3,5 м/мин |
75/30&65/30 |
45 кВт и 30 кВт |
Компоненты машины для производства гофрированных труб

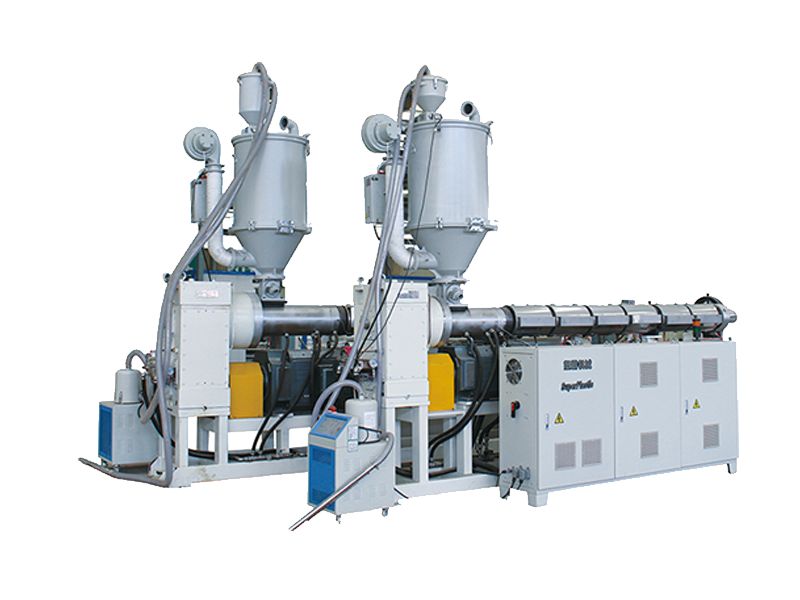

Предлагаются два типа экструдеров (конический двухшнековый экструдер и но шнековый экструдер), причем для разных материалов труб могут использоваться разные типы экструдеров.

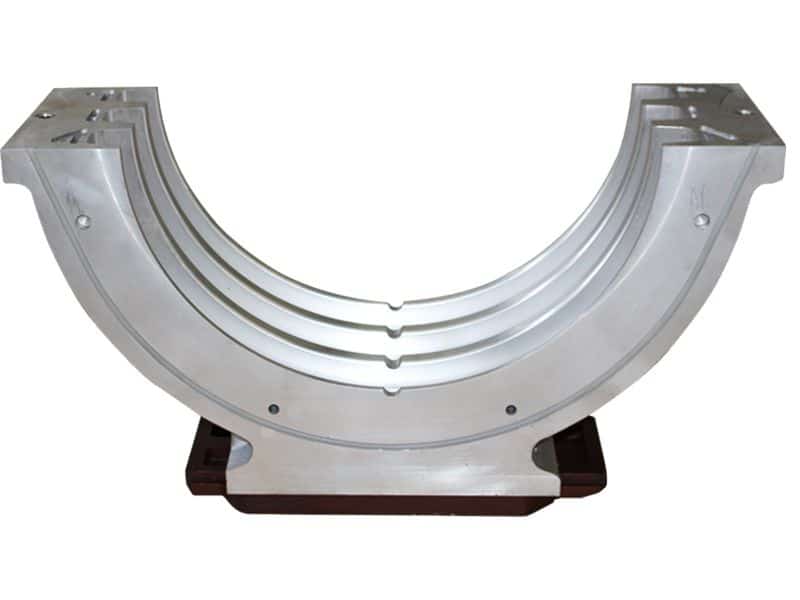

В основном используется для формовки труб, системы охлаждения алюминиевых форм + системы охлаждения водяного конденсата.

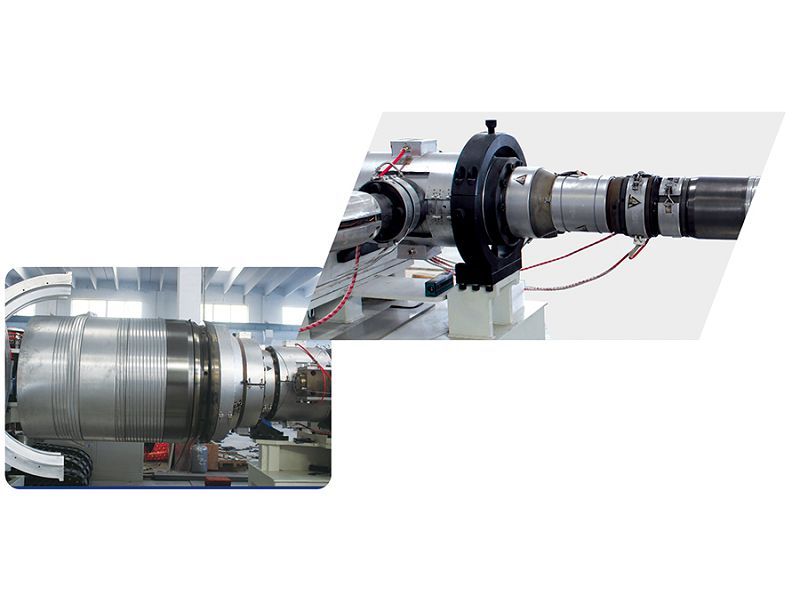

Заготовка выдавливается из экструдера через внутреннее и внешнее отверстие головки двустенной трубы.
Полная обработка и формовка труб с использованием вакуумной технологии в штампе

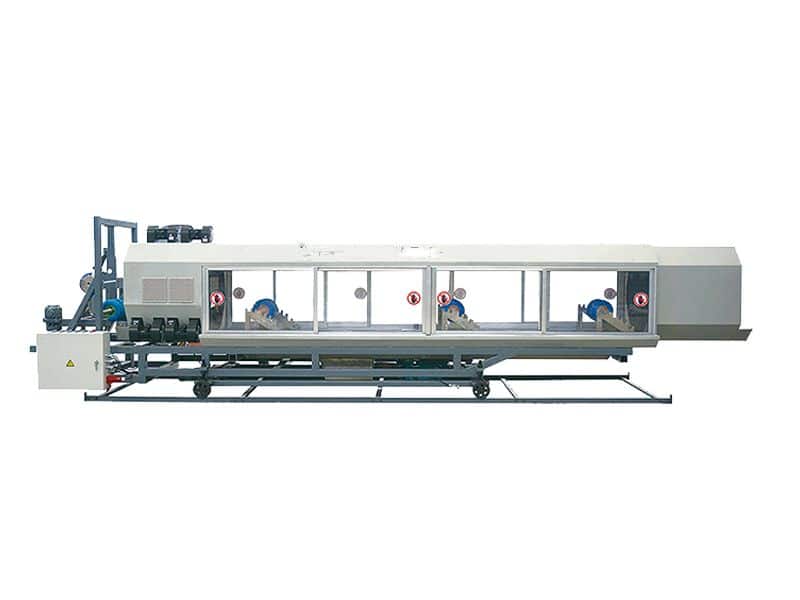

Охлаждающий бак из нержавеющей стали марки 304 для вторичного охлаждения и придания формы трубе (специально для линии по производству двустенных гофрированных труб)
Высокоточный отрезной станок для точной резки прямых и развальцованных труб с устройством запуска резки

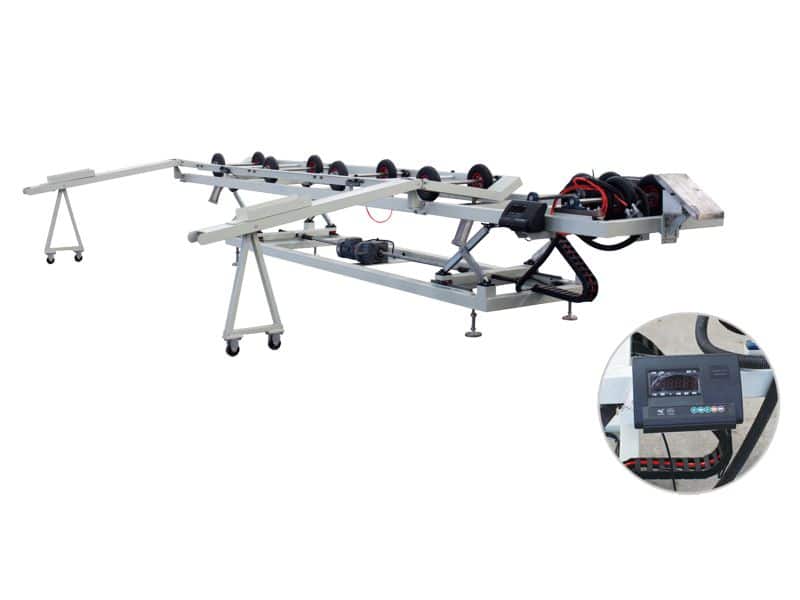

Штабелер с автоматической разгрузкой, с системой взвешивания (линия по производству двустенных гофрированных труб)

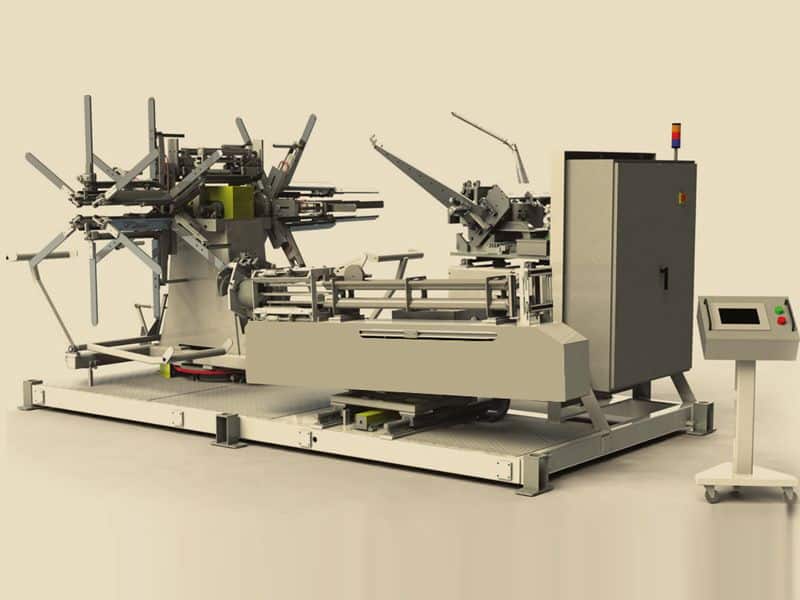

Автоматическая перемоточно-обвязочная машина для одностенных/двустенных гофрированных труб с автоматической перемоткой и обвязкой (возможна установка одной и двух станций)

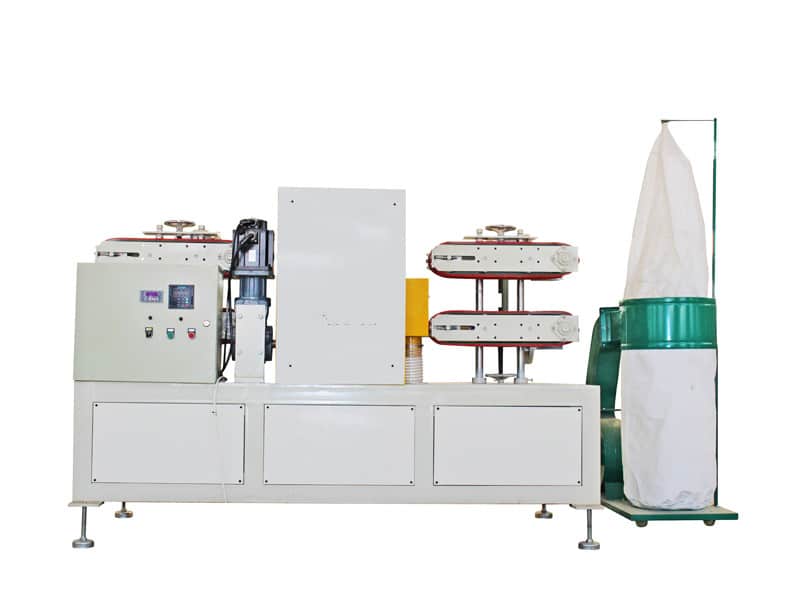

Машина для пробивки гофрированных труб с двойными стенками для пробивки труб (оснащена автоматической системой управления для достижения автоматической перемотки и пакетирования)
Процесс производства гофрированной трубы
Сырье + добавки → смешивание → вакуумная загрузочная машина → бункерная сушилка → одношнековый экструдер для PE/PP материала/двухшнековый экструдер для PVC материала→ экструзионная матрица для труб + матрица для формирования гофрированных труб→ формовочная машина→ отрезная машина → отрезная машина
Каковы области применения гофрированных труб?
Гофрированные трубы очень гибкие, а ПНД признан самым универсальным, гибким, прочным и долговечным материалом для гофрированных труб среди различных типов гофрированных труб. Поскольку ПЭНД легкий и небьющийся, он обладает отличными характеристиками при транспортировке и монтаже, что позволяет широко использовать его в подземных сооружениях для таких целей, как подземный дренаж, сбор фильтрата, ливневая канализация, трубопроводы для инфраструктуры и гражданского строительства, а также транспортировочные трубопроводы.
Характеристики машины для производства гофрированных труб
- Применяется зубчатый привод.:Высокая скорость формовки, равномерное гофрирование, гладкая внутренняя и внешняя стенка трубы.
- Используется уникальная конструкция шнека: Равномерный нагрев сырья, хорошая пластификация и высокая скорость экструзии.
- Закрытая структура: уменьшение вмешательства внешних факторов, стабильное производство
- Формовочный модуль: модуль изготовлен из твердой стали, обработанной на ЧПУ, с высокой точностью и твердостью, гарантирующей стабильное формирование.
- Высокий коэффициент использования: двойная система охлаждения обеспечивает высокую скорость работы при больших объемах обработки.
Почему стоит выбрать экструзионные машины для производства пластмасс?
Как профессионал производитель экструзионных машин для производства пластмасс, Мы имеем большой опыт в проектировании и установке экструзионных машин и можем изготовить их в соответствии с вашими требованиями.
